Ein differential signal ist in der Audiotechnik die elegante Lösung für ein altbekanntes Problem: Nutzsignal transportieren, Störungen unterwegs klein halten. Statt eine Leitung gegen Masse auszuwerten, tragen zwei komplementäre Leitungen dasselbe Signal gegensinnig; der Empfänger liest nur die Differenz. Genau deshalb bleibt eine gute symmetrische Strecke im Homestudio oft still, wo eine unsymmetrische Verbindung längst brummt oder rauscht.
Die wichtigsten Punkte auf einen Blick
- Das Nutzsignal steckt in der Spannungsdifferenz zweier Leiter, nicht in einem einzelnen Draht gegen Masse.
- Störungen werden vor allem dann unterdrückt, wenn beide Leiter ähnlich geführt und gleich belastet werden.
- Im Studio begegnet dir das vor allem bei XLR-, TRS- und manchen Line-Verbindungen zu Mikrofonen, Interfaces und Monitoren.
- Balanced bedeutet nicht automatisch fehlerfrei, denn falsche Adapter, schlechte Masseführung oder asymmetrische Strecken können den Vorteil schnell aufheben.
- Je länger das Kabel und je störreicher die Umgebung, desto sinnvoller wird die differenzielle Übertragung.
Was ein Differenzsignal in Audio wirklich macht
Technisch gesehen ist das Prinzip simpel: Zwei Leiter tragen denselben Nutzinhalt, aber mit entgegengesetzter Polarität. Der Eingang des Geräts bildet daraus die Differenz, also vereinfacht Vout = V+ - V-. Alles, was auf beiden Leitungen gleich ankommt, soll sich dabei möglichst aufheben.
Im Audio-Alltag wird dafür meist von symmetrischer oder balancierter Übertragung gesprochen. Das ist die Sprache, die man an Interfaces, Mikrofonvorverstärkern und Studiomonitoren wirklich hört. Die Idee dahinter ist nicht, dass jede Leitung für sich besonders „gut“ wäre, sondern dass beide zusammen als Paar arbeiten. Genau diese Paarbildung ist der Grund, warum ich bei längeren Strecken immer zuerst auf die Signalform schaue und nicht nur auf den Stecker.
Wichtig ist noch ein Punkt, den viele Einsteiger unterschätzen: Es geht nicht nur um die Phase, sondern auch um die elektrische Symmetrie. Wenn beide Leiter nicht ähnlich auf Masse bezogen sind, sinkt die Störunterdrückung. Deshalb reicht ein einfaches „einmal invertieren“ allein nicht aus, um eine saubere Differenzstrecke zu bauen. Damit sind wir direkt bei der eigentlichen Stärke der Technik, nämlich ihrer Immunität gegen Störungen.
Genau diese Differenzbildung ist der Grund, warum sich das Verfahren in professionellen Audioumgebungen so hartnäckig gehalten hat.
Warum Symmetrie Störungen und Brummen ausbremst
Die praktische Magie entsteht durch Common-Mode-Rejection, also die Unterdrückung von Störungen, die auf beiden Leitungen gleich auftreten. Wenn ein Kabel entlang einer Netzleitung, eines Netzteils oder einer dimmenden Beleuchtung verläuft, koppeln sich oft Brumm- und HF-Anteile auf beide Adern ein. Ein guter Differenzeingang ignoriert genau diesen gemeinsamen Anteil weitgehend.
Besonders relevant ist das in Deutschland bei den typischen 50-Hz-Brummproblemen, aber auch bei hochfrequenten Einstreuungen durch Schaltnetzteile, Computer, LED-Dimmer oder schlecht entstörte Geräte. Ich sehe in der Praxis oft denselben Denkfehler: Man sucht sofort das „schlechte Kabel“, dabei liegt das Problem in Wirklichkeit an einer Kombination aus Leitungslänge, Masseführung und Umgebung.
Warum gleiche Impedanz so wichtig ist
Eine echte symmetrische Strecke lebt davon, dass beide Leiter gegen Umgebung und Masse möglichst gleich aussehen. Sind die Impedanzen ungleich, bekommt eine Seite mehr Störung ab als die andere. Dann bleibt von der theoretischen Brummunterdrückung nur ein Teil übrig. Symmetrie ist also kein Marketingwort, sondern eine elektrische Bedingung.
Lesen Sie auch: 24 Bit & 48 kHz - Standard im Homestudio?
Was die Technik nicht leisten kann
Sie löscht keine Probleme, die gar nicht gemeinsam auf beide Leiter gelangen. Wenn ein Gerät intern schlecht geerdet ist, ein Schirm unterbrochen wurde oder eine Seite der Strecke mechanisch beschädigt ist, hilft auch der beste Differenzeingang nur begrenzt. Genau deshalb ist ein sauber aufgebautes System wichtiger als ein besonders teures Kabel.
Wenn du das Prinzip verstanden hast, wird schnell klar, wo es im Studio wirklich zählt und wo es nur ein Detail auf dem Papier ist.
Wo dir das im Home-Studio begegnet
Im Homestudio steckt die Technik an mehr Stellen, als man auf den ersten Blick denkt. Meist taucht sie dort auf, wo Signale länger unterwegs sind oder wo Störquellen dicht beieinander liegen.
- Mikrofonwege - Ein Mikrofon liefert oft ein kleines Signal, das auf dem Weg zum Preamp besonders störanfällig ist. Deshalb sind symmetrische Leitungen hier Standard.
- Aktive Monitore - Zwischen Interface und Lautsprechern lohnt sich die differenzielle Übertragung fast immer, weil Netzteile, Rechner und Stromverteilungen im selben Raum arbeiten.
- Outboard und Patchbays - Sobald mehrere Geräte miteinander verkabelt sind, wächst die Wahrscheinlichkeit für Brumm- und Masseschleifen.
- DI-Boxen - Sie wandeln unsymmetrische Instrumentensignale in eine robuste, symmetrische Strecke um. Das ist bei Gitarren, Bass oder manchen Synthesizern oft der sauberste Weg.
- Audio-Interfaces - Viele Line-Eingänge und -Ausgänge sind symmetrisch ausgeführt, auch wenn das im Alltag leicht übersehen wird.
Als Faustregel würde ich sagen: Je näher das Signal an Rechnern, Netzteilen, Lichtsteuerungen und anderen Störquellen vorbeiläuft, desto eher zahlt sich das Prinzip aus. Bei sehr kurzen, ruhigen Verbindungen ist der Vorteil kleiner, aber er verschwindet nicht automatisch. Der entscheidende Punkt ist immer die gesamte Strecke, nicht nur das letzte Kabelstück.
Damit die Theorie nicht in Kabelchaos endet, lohnt sich jetzt ein Blick auf die saubere Verdrahtung.
So verdrahtest du symmetrische Verbindungen sauber

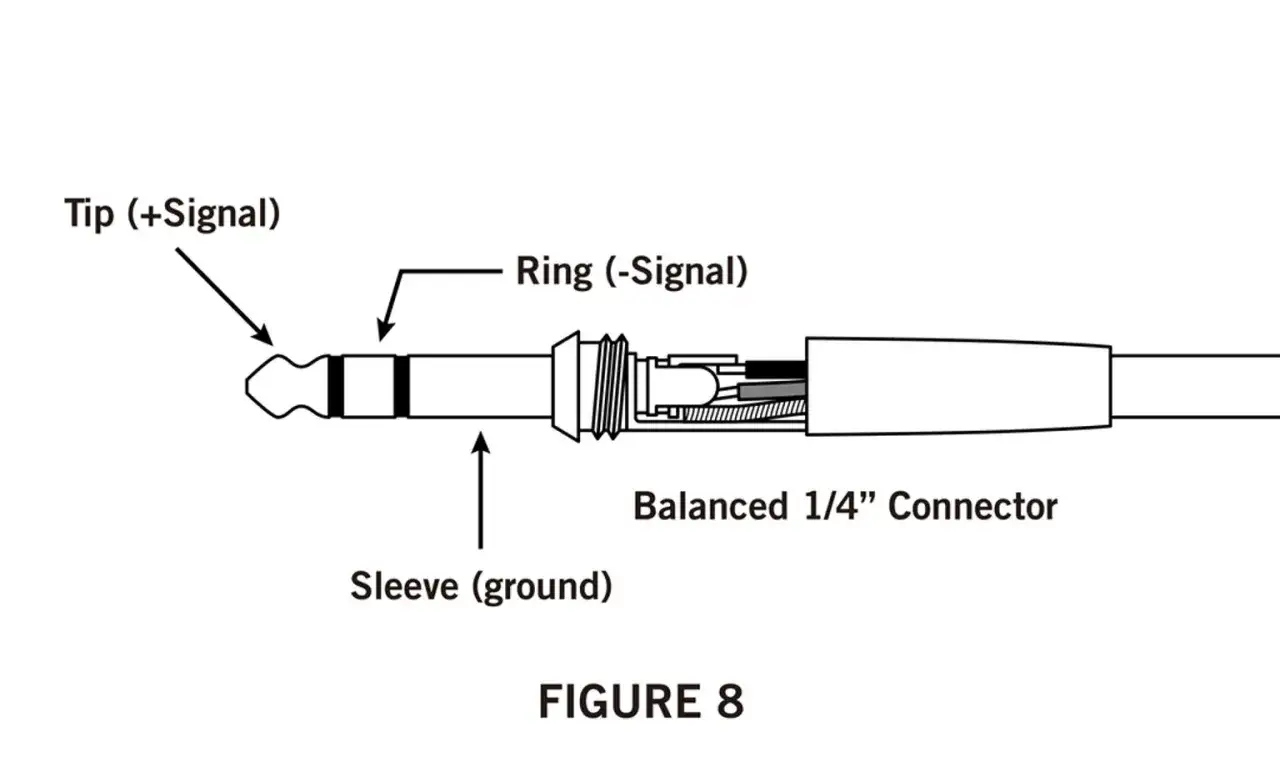

Im Studio alltagstauglich wird das Ganze erst dann, wenn du die richtige Anschlusslogik kennst. Bei XLR sind typischerweise Pin 2 und Pin 3 die beiden Signaladern, Pin 1 ist der Schirm. Bei TRS-Klinke tragen Tip und Ring die beiden Signalanteile, der Sleeve ist der Schirm.
- Nutze möglichst echte symmetrische Kabel, nicht nur Adapter, die zufällig passen.
- Halte die Leitung so kurz wie sinnvoll, aber verliere nicht den Blick für die Umgebung. Ein kurzes Kabel neben einem Netzteil kann schlechter sein als ein längeres Kabel mit sauberer Führung.
- Führe Audiokabel getrennt von Netzleitungen, Steckernetzteilen und Ladegeräten.
- Prüfe bei Verdacht die Durchgängigkeit mit einem Multimeter. Ein sauberer Durchgang und keine ungewollten Kurzschlüsse zwischen den Leitern sparen viel Zeit.
- Bei unbalancierten Geräten lieber korrekt anpassen statt improvisieren. Eine DI-Box oder ein geeigneter Line-Isolator ist oft die robustere Lösung.
Ich halte den letzten Punkt für wichtiger als viele denken. Ein günstiger Adapter kann mechanisch funktionieren und elektrisch trotzdem die schwächere Wahl sein, vor allem wenn eine Seite der Schaltung nicht für diese Last gedacht ist. Besonders bei elektronisch symmetrischen Ausgängen sollte man nicht blind alles kurzschließen, nur weil der Stecker passt.
Die nächsten Unterschiede sind für die Praxis genauso wichtig wie die Verdrahtung selbst, denn nicht jede „symmetrische“ Beschriftung bedeutet dasselbe.
Differential, balanced und pseudo-balanced im Vergleich
In der Audiotechnik werden diese Begriffe oft durcheinandergeworfen, obwohl sie nicht exakt dasselbe meinen. Für die tägliche Arbeit ist die Unterscheidung trotzdem hilfreich, weil sie erklärt, warum manche Verbindungen im Alltag besser funktionieren als andere.
| Variante | Was passiert elektrisch | Stärke | Grenze |
|---|---|---|---|
| Balanced / differenziell | Zwei Leiter tragen das Nutzsignal gegensinnig, der Empfänger wertet die Differenz aus. | Sehr gute Störunterdrückung, ideal für lange und kritische Strecken. | Funktioniert nur dann gut, wenn die Strecke sauber symmetrisch bleibt. |
| Impedanzsymmetrisch | Beide Leiter haben ähnliche Impedanz gegen Masse, auch wenn nicht beide aktiv dasselbe Signal treiben. | Hilft dem Differenzeingang trotzdem beim Unterdrücken von Störungen. | Die Signalführung ist nicht identisch mit einer vollaktiven Differenzschaltung. |
| Pseudo-balanced | Das Anschlusssystem sieht symmetrisch aus, intern ist die Schaltung aber vereinfacht oder nur teilweise differenziell. | Kann in vielen Setups völlig ausreichend sein. | Die Robustheit ist stärker vom jeweiligen Gerät abhängig. |
| Unsymmetrisch | Ein Leiter führt das Signal, der andere dient als Bezug bzw. Rückleiter. | Einfach, günstig und oft für kurze Wege ausreichend. | Deutlich anfälliger für Brumm, Einstreuung und Masseschleifen. |
Ein Übertrager kann in diesem Zusammenhang eine Sonderrolle spielen, weil er galvanisch trennt. Das ist praktisch gegen Schleifen und Massestress, aber nicht automatisch die klanglich oder technisch beste Lösung für jede Anwendung. Auch hier gilt: Die Schaltung muss zur Aufgabe passen, sonst bezahlt man für eine Eigenschaft, die man gar nicht braucht.
Wenn du das sauber einsortierst, erkennst du auch schneller, wo typische Fehler liegen und warum manche Setups trotz „richtiger“ Kabel immer noch Probleme machen.
Typische Fehler, bei denen der Vorteil verpufft
Die häufigsten Probleme entstehen nicht durch das Prinzip selbst, sondern durch falsche Annahmen über dessen Grenzen. Ich sehe immer wieder dieselben Muster:
- Unsymmetrische Adapter als Dauerlösung - Ein schneller Adapter kann im Notfall helfen, ersetzt aber keine durchdachte Signalführung.
- Falsche Masseführung - Wenn Schirm, Gehäuse und Signalmasse unsauber zusammengelegt werden, entsteht ein klassischer Störpfad.
- Einseitige Schäden am Kabel - Ein gebrochener Leiter oder ein Wackelkontakt zerstört die Symmetrie sofort.
- Zu viel Vertrauen in die Beschriftung - Nicht jedes XLR-Gerät arbeitet intern wirklich voll differenziell.
- Brumm als reines Kabelproblem - Oft steckt die Ursache in einer Masseschleife zwischen mehreren Geräten, nicht im Kabel selbst.
- Falsche Erwartungen bei Pegeln - Beim Übergang zwischen balanced und unbalanced kann der Pegel je nach Schaltung um 6 dB sinken oder die Last ungünstig werden.
Mein pragmatischer Rat ist einfach: Wenn etwas brummt, prüfe zuerst die gesamte Kette, nicht nur das letzte Kabel. Der Unterschied zwischen einer guten und einer schlechten Verbindung liegt oft in der Summe kleiner Details, nicht in einem einzigen Wunderteil.
Damit endet die Theorie nicht im Abstrakten, sondern führt direkt zu einer Arbeitsweise, die im Studio wirklich hilft.
Was ich im Studio zuerst prüfe, wenn eine Strecke Probleme macht
Wenn eine Verbindung auffällig rauscht, brummt oder dünn klingt, gehe ich immer in derselben Reihenfolge vor. Erst prüfe ich, ob die Strecke wirklich durchgehend symmetrisch ist. Dann schaue ich auf Steckertyp, Kabelweg und mögliche Fremdeinstreuungen. Erst danach wird an aufwendigen Lösungen gedacht.
- Ist die Verbindung vom Ausgang bis zum Eingang wirklich durchgehend balanciert?
- Sind Schirm und Leiter intakt, oder gibt es Wackelkontakte und Brüche?
- Laufen Audiokabel parallel zu Netzleitungen, Netzteilen oder Displays?
- Ist die Pegelanpassung sinnvoll, oder wurde ein symmetrischer Ausgang auf eine unpassende unsymmetrische Last gehängt?
- Steckt die Ursache vielleicht in einer Masseschleife zwischen Rechner, Interface, Monitoren und externem Gerät?
Wer diese Punkte konsequent abarbeitet, spart sich viel Rätselraten. Für mich ist das die wichtigste praktische Lektion: Das differenzielle Prinzip ist stark, aber nur dann, wenn die gesamte Strecke dazu passt. Genau deshalb lohnt es sich im Home-Studio, Verbindungen nicht nur nach Steckerform, sondern nach Signalführung zu beurteilen. Wenn du das verinnerlichst, triffst du bei Verkabelung, Routing und Fehlersuche deutlich bessere Entscheidungen.
