Im Audioweg trennt ein Koppelkondensator die Gleichspannung vom Nutzsignal, damit der Arbeitspunkt der folgenden Stufe stabil bleibt. Das Prinzip hinter ac coupling ist simpel, aber in der Praxis entscheidet es mit darüber, ob ein Signal untenrum sauber bleibt, ob es beim Einstecken knackt und wie sich verschiedene Geräte miteinander vertragen. Gerade im Home-Studio lohnt sich der Blick darauf, weil Line-Pegel, Synths, Pedale und Interfaces nicht immer dieselbe elektrische Sprache sprechen.
Die wichtigsten Punkte auf einen Blick
- Ein Koppelkondensator blockiert Gleichspannung und lässt nur den wechselnden Signalanteil passieren.
- Zusammen mit der Eingangsimpedanz bildet er einen Hochpass 1. Ordnung mit 6 dB pro Oktave Abfall unterhalb der Grenzfrequenz.
- Zu kleine Kapazitäten machen den Bass schlanker und können das Klangbild hörbar verschieben.
- Die reale Eingangsimpedanz ist wichtiger als der Idealwert im Datenblatt, weil sie die Grenzfrequenz direkt mitbestimmt.
- Für sauberen Full-Range-Audioeinsatz sind Bauteiltyp, Spannungsfestigkeit und Polarität genauso wichtig wie der reine Kapazitätswert.
Die Kopplung trennt Arbeitspunkt und Nutzsignal
Ein Kondensator kann keine dauerhafte Gleichspannung durchreichen, weil er sich auflädt. Genau das ist gewollt: Die nächste Stufe bekommt nicht den DC-Anteil der vorherigen Stufe aufgezwungen, sondern nur die Änderungen des Signals. Im Audiokontext heißt das, dass ein Gleichspannungsversatz verschwindet, während Musik, Sprache und Transienten weiterlaufen.
Elektrisch entsteht damit ein Hochpass 1. Ordnung, also ein Filter, das tiefe Frequenzen zunehmend abschwächt. Unterhalb der Grenzfrequenz fällt der Pegel mit 6 dB pro Oktave ab, und auch die Phase dreht sich im Bassbereich. Das ist kein Fehler, sondern die direkte Folge der Schaltung. Ich finde genau diesen Punkt wichtig, weil viele Probleme, die wie „magerer Bass“ klingen, in Wahrheit schlicht eine zu hoch angesetzte Grenzfrequenz sind.
Der Nutzen ist trotzdem groß: Ein Gerät kann intern mit eigener Vorspannung arbeiten, ohne dass die nächste Stufe ihren Arbeitspunkt verliert. Außerdem landen DC-Anteile nicht im Lautsprecher, nicht im A/D-Wandler und nicht im Kopfhörerverstärker. Genau dort beginnt die praktische Relevanz im Studioalltag, denn die Kopplung taucht an mehr Stellen auf, als man beim ersten Blick vermutet.
Spannend wird es deshalb vor allem dort, wo verschiedene Geräte miteinander verbunden werden und ihre elektrische Umgebung nicht identisch ist.
Wo sie im Home-Studio auftaucht
Ich treffe die Technik im Alltag vor allem in vier Situationen an. Erstens in Line-Eingängen von Interfaces und Monitor-Controllern, wenn ein externes Gerät eventuell eine andere DC-Bias mitbringt. Zweitens an Synthesizer- und Outboard-Ausgängen, wo die folgende Stufe vor Offset geschützt werden soll. Drittens in Kopfhörerverstärkern oder aktiven Lautsprechern, die möglichst wenig Gleichspannung an die Endstufe weiterreichen sollen. Viertens in Pedalen, DIs und kleinen Vorverstärkern, wo Bauraum und Einfachheit oft wichtiger sind als eine aufwendige Servo-Lösung.
- Line-Inputs: Schützen den internen Arbeitspunkt des Interfaces und verhindern, dass Offset die Wandlerstufe belastet.
- Synth- und Effekt-Ausgänge: Trennen interne Bias-Spannungen vom externen Signalweg.
- Kopfhörer- und Monitorwege: Halten DC aus der Leistungskette heraus, was Pop-Geräusche und Fehlbelastung reduziert.
- Pedale und DI-Lösungen: Vereinfachen die Ankopplung zwischen unterschiedlich aufgebauten Geräten.
Wichtig ist die Grenze der Erwartung: AC-Kopplung blockiert DC, aber sie behebt nicht automatisch Brummschleifen, unsaubere Masseführung oder falsche Pegelstruktur. Wenn ein System wegen Erdung oder Versorgung rauscht, braucht es meist eine andere Lösung als nur einen Kondensator im Signalweg. Sobald man diese Rolle sauber trennt, lässt sich auch die Grenzfrequenz nüchtern berechnen.
Und genau das ist der Punkt, an dem aus einem abstrakten Prinzip eine konkrete Auslegung wird.
Wie ich die Grenzfrequenz berechne
Für die untere Grenzfrequenz zählt die Kombination aus Kapazität C und dem Widerstand R, den der Kondensator „sieht“. Die Faustformel lautet: fc = 1 / (2πRC). Je größer C oder R, desto tiefer liegt die Grenzfrequenz. In der Praxis ist R meist die Eingangsimpedanz der nächsten Stufe, manchmal plus ein Teil des Quellwiderstands.
Ich plane gern so, dass die Grenzfrequenz deutlich unter dem hörbaren Nutzbereich liegt. Für Vollbereich-Audio heißt das oft: lieber in Richtung 2 Hz oder darunter denken, wenn 20 Hz wirklich unverfälscht bleiben sollen. Das ist keine starre Norm, aber eine brauchbare Arbeitsregel.
| Kondensator | Eingangswiderstand | Grenzfrequenz | Praxiswirkung |
|---|---|---|---|
| 1 µF | 10 kΩ | 15,9 Hz | Der Bass wird hörbar schlanker, Full-Range eher grenzwertig. |
| 2,2 µF | 10 kΩ | 7,2 Hz | Für viele Line-Stufen brauchbar, aber nicht maximal entspannt. |
| 10 µF | 10 kΩ | 1,6 Hz | Deutlich tiefer angesetzt, besser für volles Tieftonbild. |
| 1 µF | 47 kΩ | 3,4 Hz | Oft okay bei hochohmigen Eingängen, solange der Quellwiderstand niedrig bleibt. |
Texas Instruments zeigt in einem Audio-Beispiel genau diesen Zusammenhang sehr deutlich: 1 µF an 10 kΩ landet bei rund 15,9 Hz. Solche Zahlen sind nützlich, weil sie schnell erklären, warum zwei scheinbar ähnliche Schaltungen sich untenrum völlig anders verhalten können. Die reine Kapazität ist eben nur die halbe Wahrheit.
Genau deshalb ist die Wahl des Kondensators nie nur eine Frage von „mehr ist besser“, sondern immer auch eine Frage des Bauteiltyps.

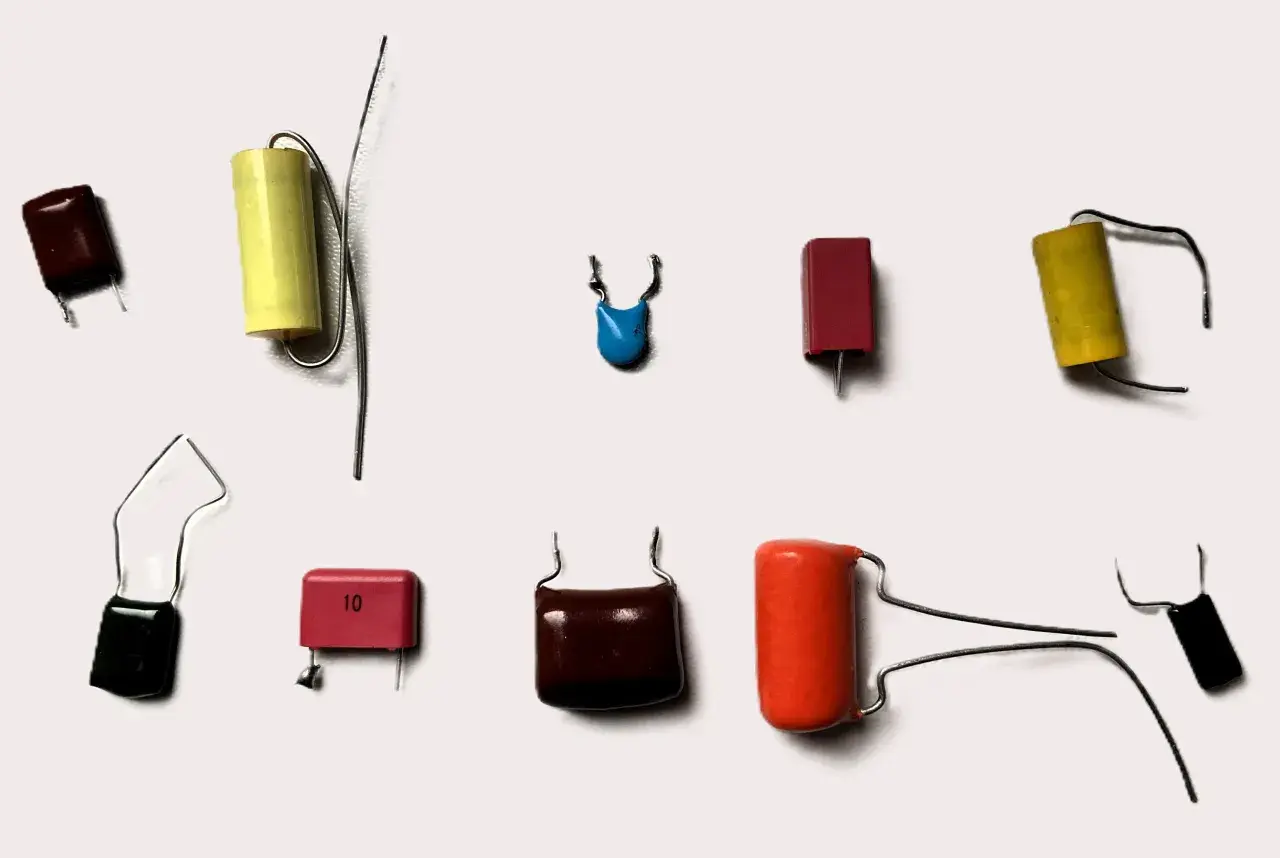

Welche Kondensatoren sich im Audioweg bewähren
In Audio-Schaltungen ist nicht jeder Kondensator gleich angenehm. Filmkondensatoren sind meist sehr linear und klanglich unauffällig, werden bei großen Werten aber schnell sperrig. Elektrolytkondensatoren liefern viel Kapazität auf wenig Raum, bringen dafür je nach Bauart mehr Streuung, Leckstrom und potenziell mehr Verzerrung mit. Keramische Typen sind in kleinen Werten sehr praktisch, aber nicht jede Dielektrik eignet sich gleich gut für empfindliche Audiosignale.
| Typ | Stärken | Schwächen | Typischer Einsatz |
|---|---|---|---|
| Folie | Sehr linear, robust, oft sehr sauber im Klang | Groß, teurer, bei hohen Werten unpraktisch | Hochwertige Line-Stufen, wenn Platz keine Rolle spielt |
| Bipolarer Elektrolyt | Hohe Kapazitäten, kompakt, günstig | Weniger ideal bei hohen Pegeln und sehr tiefen Frequenzen | Pragmatische Lösung für viele Geräte und Pedale |
| C0G/NP0-Keramik | Sehr stabil und linear | Große Werte sind schwer verfügbar | Kleine bis mittlere Kopplungswerte, präzise Signalwege |
| X7R / ähnliche MLCC | Kompakt, günstig, weit verbreitet | Spannungsabhängigkeit und mögliche Nichtlinearitäten | Nur dann, wenn Größe und Kosten klar Vorrang haben |
Wenn ich im Audioweg freie Wahl habe, entscheide ich mich meist für den Bauteiltyp, der den benötigten Wert mit dem wenigsten Kompromiss liefert. Für kleine Werte ist Folie oft mein Favorit. Für größere Werte wird ein geeigneter Elektrolyt realistischer, vor allem wenn Platinenplatz, Preis und Stückzahl wichtig sind. Entscheidend ist außerdem die Spannungsfestigkeit: Ein Kondensator sollte nicht permanent am Rand seiner Spezifikation laufen.
Damit landet man automatisch bei der Architekturfrage: Muss der Signalweg überhaupt über einen Koppelkondensator laufen, oder ist eine direkte Verbindung die bessere Lösung?
AC-Kopplung oder direkte Kopplung
Die Wahl zwischen AC- und direkter Kopplung ist kein Glaubenskrieg, sondern eine Frage der Zielsetzung. Ich nehme eine Koppelkondensator-Lösung, wenn ich DC sicher abtrennen, Geräte kompatibel verbinden und den Schaltungsaufwand schlank halten will. Direkte Kopplung wähle ich, wenn ich den Frequenzgang ganz unten möglichst unverändert lassen und den Arbeitspunkt anderweitig sauber kontrollieren kann.
| Variante | Vorteil | Nachteil | Wann ich sie bevorzuge |
|---|---|---|---|
| AC-Kopplung | Blockt DC, leicht zu integrieren, robust gegen Bias-Unterschiede | Hochpass, mögliche Phasenverschiebung im Bass | Bei gemischten Geräten, Line-Pegel, einfachen Interface-Stufen |
| Direkte Kopplung | Kein Kondensator im Signalweg, sehr tiefer Frequenzgang möglich | Mehr Aufwand bei Offset- und Bias-Kontrolle | Wenn der komplette Signalweg kontrolliert und stabil aufgebaut ist |
| Übertrager | Galvanische Trennung, oft musikalische Eigenart | Teurer, größer, tieffrequentes Verhalten abhängig vom Typ | Wenn Isolation und Charakter wichtiger sind als Einfachheit |
Ich greife zu direkter Kopplung, wenn der Hersteller oder mein eigener Aufbau die DC-Bedingungen wirklich im Griff hat. Wenn das nicht sauber gelöst ist, ist AC-Kopplung oft die nüchternere und zuverlässigere Wahl. Sie ist weniger glamourös, aber im Alltag häufig die praktischere.
Die eigentlichen Probleme entstehen dann nicht durch die Technik an sich, sondern durch falsche Annahmen bei der Auslegung.
Die Fehler, die im Studio am ehesten Bass kosten
- Der Kondensator ist zu klein gewählt: Der Hochpass liegt zu hoch und nimmt dem Signal Subbass und Körper.
- Die Eingangsimpedanz wurde falsch eingeschätzt: In der Praxis ist der wirksame Widerstand oft niedriger als gedacht, also steigt die Grenzfrequenz.
- Der falsche Dielektrikumstyp sitzt im Weg: Nicht jeder keramische oder elektrolytische Typ ist für empfindliche Audiopegel gleich gut geeignet.
- DC-Block wird mit Brummbekämpfung verwechselt: Eine Brummschleife bleibt eine Brummschleife, auch wenn DC sauber getrennt ist.
- Start- und Steckgeräusche werden ignoriert: Kondensatoren müssen sich laden, und das kann beim Einschalten oder Umstecken hörbar werden.
- Bewusste DC-Pfade werden versehentlich gekappt: In manchen Synth- oder Steuerungswegen ist Gleichspannung Teil der Funktion und darf nicht einfach verschwinden.
Gerade der letzte Punkt wird im Home-Studio gern übersehen. Nicht jeder Ausgang ist nur Audio, und nicht jeder Eingang will nur Audio sehen. Sobald Steuer- oder Bias-Spannungen im Spiel sind, muss man genauer hinschauen, sonst verändert man ungewollt das Verhalten der gesamten Schaltung.
Wenn diese Stolperfallen raus sind, bleibt die praktische Frage, wie ich eine stabile Audiokette überhaupt dimensioniere.
Worauf ich in einer sauberen Audiokette am meisten achte
Für Vollbereich-Audio setze ich die Grenzfrequenz meist so tief wie möglich, prüfe die reale Eingangsimpedanz statt nur eines Idealwerts und wähle den Kondensator danach aus, wie viel Platz, Budget und Klangreserve ich habe. Der Kondensator soll den DC-Anteil loswerden, nicht den Bass mit wegfiltern.
Wenn ich das sauber halte, wird die Kopplung zu einem unauffälligen, aber sehr nützlichen Baustein. Genau so sollte Technik im Studio funktionieren: nicht als Effekt, sondern als stille Voraussetzung dafür, dass das Signal dort ankommt, wo es hingehört.
